软硬结合板点击下载

什么时候会选择软硬结合板
FPC(软板)与PCB(硬板)的诞生与发展,催生了软硬结合板这一新产品。
因此软硬结合板就是柔性线路板与硬性线路板,经过压合等工序,按相关工艺要求组合在一起,
形成的具有FPC特性与PCB特性的线路板。
优点:具有PCB和FPC双方面优秀特性,既可以对折,弯曲,减少空间,又可以焊接复杂的元器件。同时相比排线有更长的寿命,更加可靠的稳定性,不易折断氧化脱落。对于提升产品性能有很大帮助。
可以生产1至12层软硬结合板,厚度:0.4至2.5mm,铜厚有1/3 、0.5、1、2 OZ 可以选择,表面处理:沉锡/电锡/沉金/镀金/镍钯金
可以做盲埋孔,可以做单端和差分阻抗。

产品图片

产品类别:2层软硬结合板(结构:第1层软板+第2层硬板)
基本参数: 软板处:0.5 OZ CU  1mil PI  黄色覆盖膜  硬板处:0.5OZ CU FR4  阻焊层:黄油
线宽/线距:0.15mm/0.15mm,表面处理:沉金2u”
外形公差:±0.05mm
FPC处产品厚度:0.11mm,金手指+PI补强总厚度:0.3mm,PCB板处厚度:1.0mm
其它:用于智能家具行业

产品图片

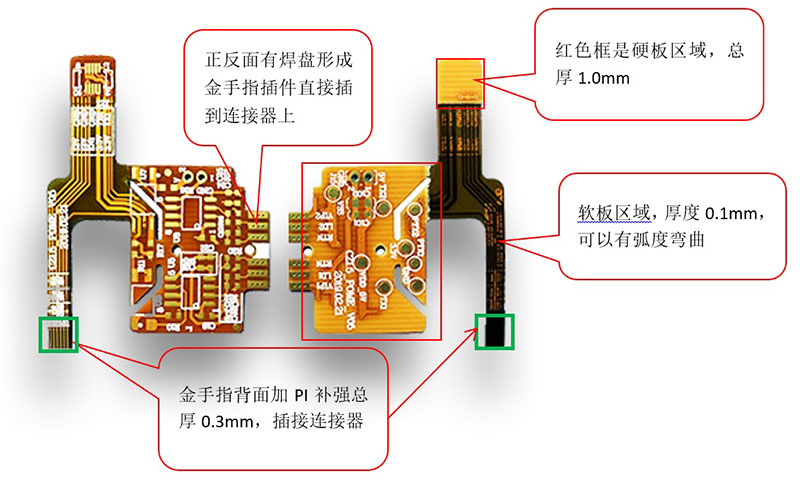

产品类别:2层刚柔结合板(结构:第1层软板+第2层硬板)

基本参数: 软板处:0.5 OZ CU  0.5mil PI  黄色覆盖膜  硬板处:0.5OZ CU FR4  阻焊层:白油
线宽/线距:0.15mm/0.15mm,表面处理:沉金2u,金手指外形公差:±0.05mm
FPC处产品厚度:0.07mm,金手指+PI补强总厚度:0.3mm,PCB板处厚度:1.2mm
其它:AI智能穿戴产品图片

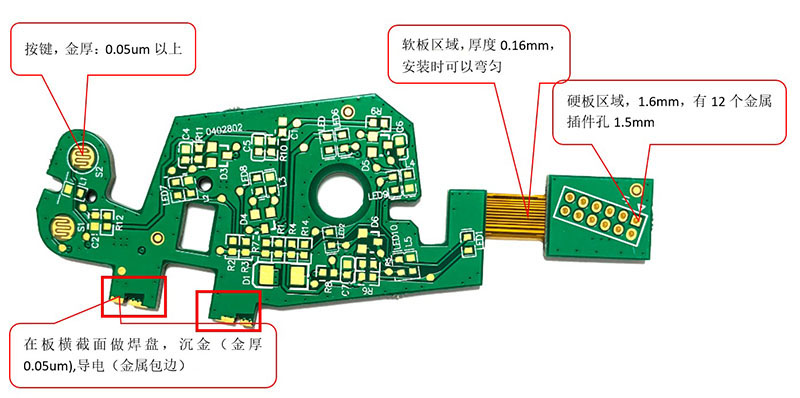

产品类别:4层刚柔结合板(结构:第1层硬板+第2、3层软板+第4层硬板)
基本参数: 软板处:0.5 OZ CU  1mil PI (无胶材料)  黄色覆盖膜  硬板处:0.5OZ CU FR4 高Tg170 阻焊层:绿油
线宽/线距:0.15mm/0.15mm,表面处理:沉金2u,外形公差:±0.1mm
FPC处产品厚度:0.16mm,PCB板处厚度:1.6mm
其它:用于汽车行业的挂挡器,在板横截面做焊盘,电金(金厚 2u”),金属包边,可以导电。
有按键触摸,FPC/软板处装机时可以弯曲。

产品图片

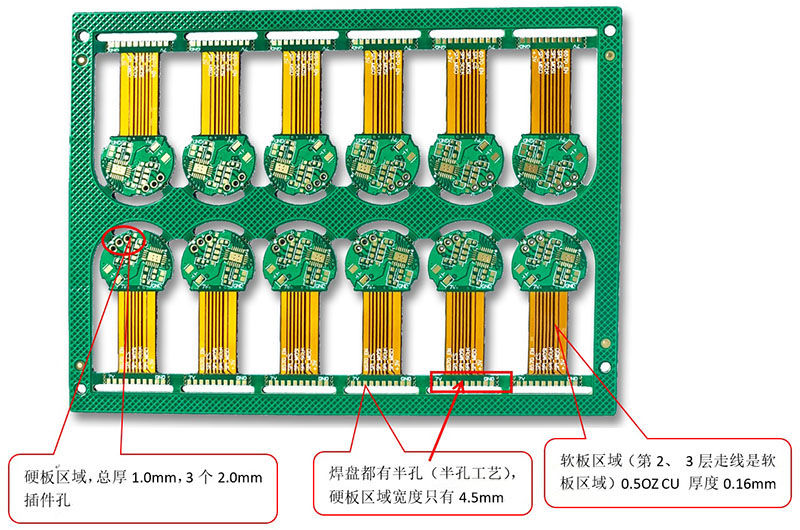

产品类别:4层刚柔结合板(结构:第1层硬板+第2、3层软板+第4层硬板)
基本参数: 软板处:0.5 OZ CU  1mil PI (无胶材料)  黄色覆盖膜  硬板处:0.5OZ CU FR4 高Tg170 阻焊层:绿油
线宽/线距:0.15mm/0.15mm,表面处理:沉金2u”
外形公差:±0.1mm
FPC处产品厚度:0.16mm,PCB板处厚度:1.2mm
其它:用于医疗行业口腔
产品图片


产品类别:4层刚柔结合板(结构:第1层硬板+第2、3层软板+第4层硬板)
基本参数: 软板处:0.5 OZ CU  1mil PI (无胶材料)  黄色覆盖膜  硬板处:0.5OZ CU FR4 高Tg170 阻焊层:绿油
线宽/线距:0.15mm/0.15mm,表面处理:沉金2u”
外形公差:±0.1mm
FPC处产品厚度:0.16mm,PCB板处厚度:1.6mm
其它:用于医疗行业口腔



点击下载



想了解更多柔性线路板(FPC)和软硬结合板的材料和工艺可以随时沟通。
