什么时候会选择单面柔性线路板
动态弯曲应用，有弧度的弯曲折叠和成型应用；
空间/厚度限制，安装/服务应用灵活。
单面柔性线路板的特点：
产品厚度非常薄（厚度：0.068-0.2mm之间选择)
只有一面走线，只有一面焊盘；
金手指区域可以有支撑作用。
产品可以加辅料（3M胶，钢片补强，PI补强，FR4补强）
单面柔性线路板（FPC）最长长度1800mm，最大宽度：485mm，铜厚有0.5、1、2 OZ 可以选择，表面处理：沉锡/电锡/沉金/镀金/镍钯金
最小线宽线距是0.05mm，FPC的颜色默认是黄色，还可以有白色，黑色，绿色。

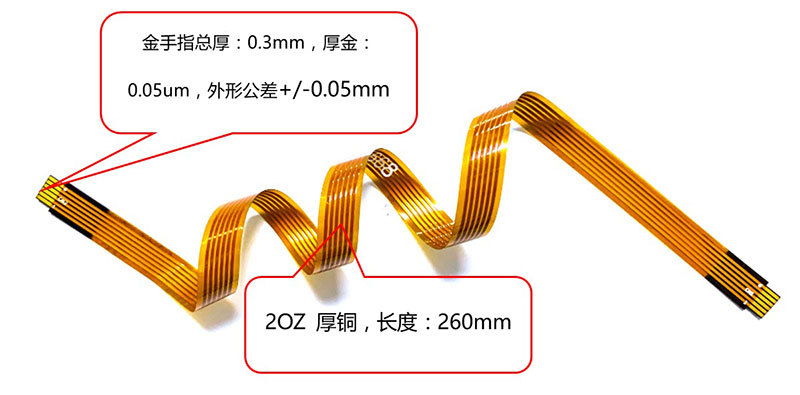

产品类别：FPC排线单面板
基本参数：2 OZ CU   1mil PI  黄色覆盖膜
线宽/线距：0.2mm/0.2mm
公差：±0.05mm
厚度：0.19mm  2端加PI补强总厚度：0.3+/-0.03mm
表面处理：沉金0.05um
其它：两端金手指在同一面,插接连接器，起到连接作用。（FPC排线可以代替线束大大节约产品空间）

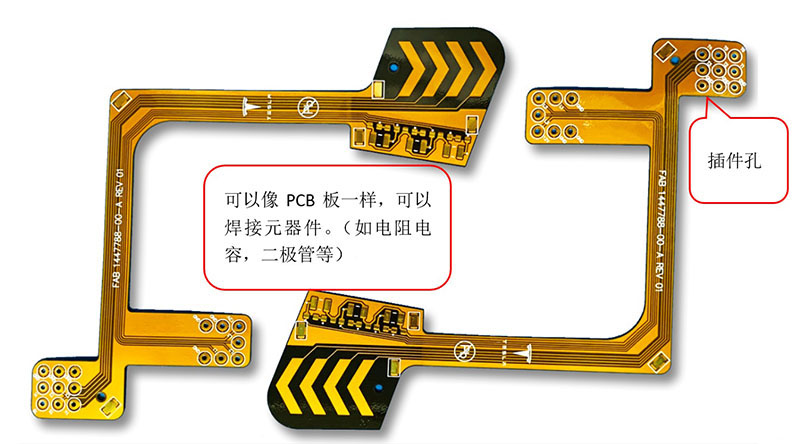

产品类别：单面FPC柔性线路板
基本参数：1 OZ CU   1mil PI （无胶材料）  黄色覆盖膜
线宽/线距：0.1mm/0.1mm
公差：±0.1mm
厚度：0.11mm  表面处理：沉金0.05um
其它：产品用于特斯拉汽车上，可以和PCB一样，可以焊接元器件（电阻、电容、二极管、IC件等），可以进行贴片（SMT）（过锡炉260度10秒）

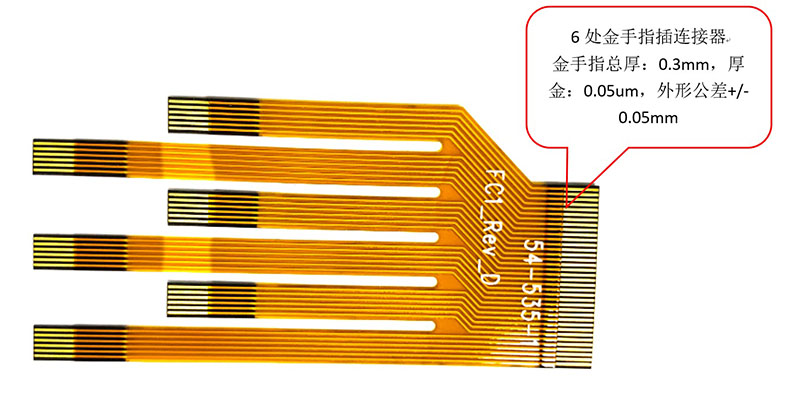

产品类别：FPC金手指排线/单面柔性线路板
基本参数：1 OZ CU   1mil PI  黄色覆盖膜
线宽/线距：0.15mm/0.15mm
公差：±0.05mm
厚度：0.13mm  7处PI补强总厚度：0.3+/-0.03mm
表面处理：沉金0.05um
其它：多个金手指插接连接器（产品可以有多处金手指，可以有不同厚度）

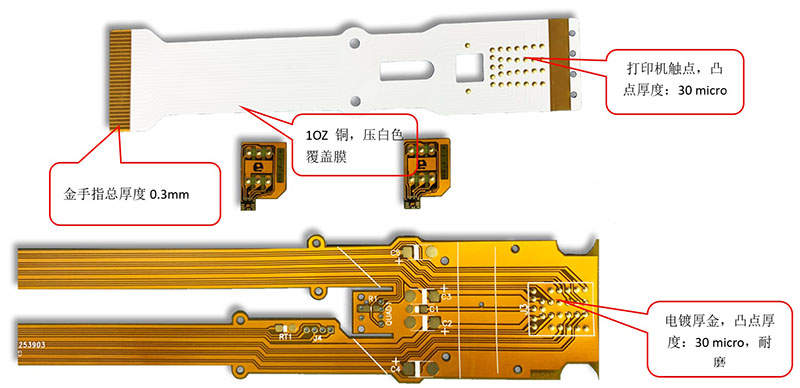

产品类别：打印机排线（厚金凸点板）
基本参数：1 OZ CU   1mil PI  黄色覆盖膜
线宽/线距：0.1mm/0.10mm
公差：±0.05mm，厚度：0.13mm
表面处理：沉金0.05um，凸点部分电镀金（金厚30micro）
产品厚度：0.13mm 金手指处加PI补强总厚度：0.3+/-0.03mm
其它：用于各种类型的打印机上。

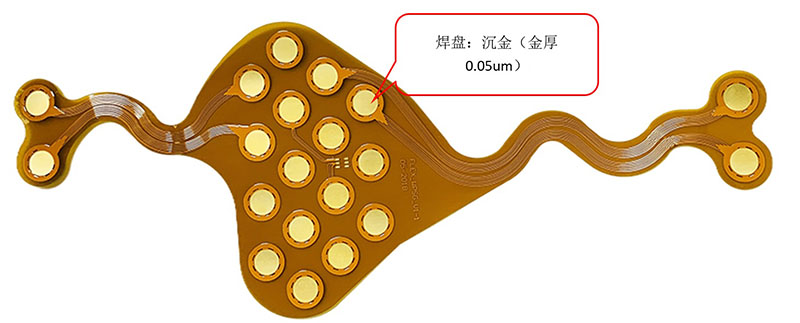

产品类别：1层柔性线路板/单面医疗柔性线路板
基本参数：2 OZ CU   1mil PI  黄色覆盖膜 1mil PI  50um AD
线宽/线距：0.1mm/0.1mm
公差：±0.05mm
厚度：0.19mm
表面处理：沉金0.05um
其它：用于医院行业的柔性线路板/软性线路板

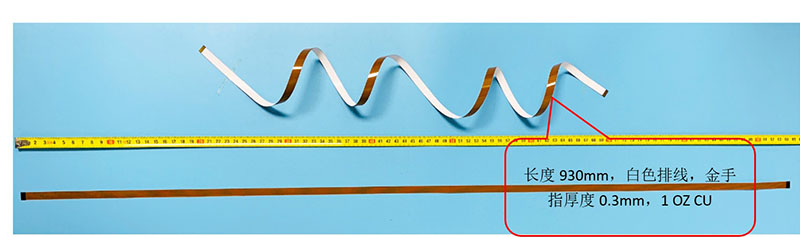

产品类别：1层超长FPC排线，长度930mm，两端金手指总厚0.3mm，单面排线最长可以做1.8米，最大宽度480mm
基本参数：1OZ CU   1mil PI  黄色覆盖膜
线宽/线距：0.2mm/0.3mm
厚度：0.13mm  2处PI补强总厚度：0.3+/-0.03mm
表面处理：沉金0.05um
其它：用于各种电子设备的连接





想了解更多柔性线路板（FPC)和软硬结合板的材料和工艺可以随时沟通。
